AC—DC műterhelések

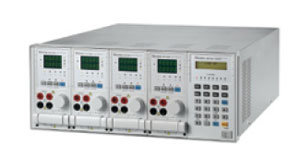

Fontosabb jellemzők:





· LED üzemmód, LED teljesítmény tesztelésre

· Programozható LED működési ellenállás

· Programozható belső ellenállás (Rr) LED hullám áram szimulálására

· Gyors válaszidő, PWM letompítás tesztekhez

· Maximálisan 8 csatorna egy rekeszben

· 16 bit precizitás feszültség és áram mérésekhez kettős tartományban

· Teljes védelem: OC, OP, OT és OV riasztás

· Alkalmazható rack: 6312A (2slot), 6314A (4slot)

·

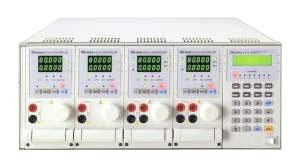

Fontosabb jellemzők:



· Nagy sebességű működés, automatikus teszt rendszerekbe integrálhatóság érdekében

· Szinkron párhuzamos vezérlési mód, lehetővé teszi sztatikus és dinamikus terhelés mód alkalmazását 6kW-ig

· Maximálisan 8 csatorna egy rekeszben

· GPIB és RS-232 távvezérelhetőség

· Maximális teljesítmény: 200W, 2x 100W, 30W és 250W, 300W, 600W, 1200W

· Feszültségtartomány: 1-80V és 2,5V-500V

· CC, CR, CV üzemmódok

· Dinamikus terhelés 20kHz sebességig

· Programozható jel felfutási meredekség: 10A/uS

· Egyedi panel mérők

· „Remote sensing” képesség

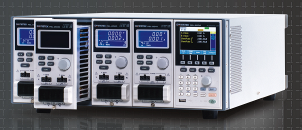

Fontosabb jellemzők:





· Szekvencia funkció nagy hatásfokú terhelés szimuláció érdekében

· Keret egységek és modulok rugalmas konfigurációja

· Többszörös független terhelés bemenetek (8 csatorna)

· Terhelés bemenetek párhuzamosan kapcsolhatók

· Program üzemmód ismétlődő tesztek elvégzésére

· OPP/ OCP/ OVP/ OTP/ RVP/ UVP védelmek

· Analóg, külső csatorna vezérlés és monitorozás

· USB, RS-232, és GPIB interfészek

· PEL-2020 két csatornás modul, (1~80V, 20A, 100W) x 2

· PEL-2030 két csatornás modul, (1~80V, 5A, 30W) + (1~80V, 40A, 250W)

· PEL-2040 egy csatornás modul, (1~80V, 70A, 350W)

· PEL-2041 egy csatornás modul(2.5~500V, 10A, 350W)

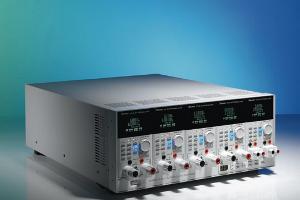

Fontosabb jellemzők:



· Maximális teljesítmény:2x100W, 300W, 400W

· Feszültségtartomány: 1-80V

· 5 modul rekeszenként, max. 2000W-ig

· 10 csatorna rekeszenként, maximálisan

· 0,4V@80A alacsony feszültség működési karakterisztika

· Flexibilis CC, CR, CV és CP üzemmódok

· CZ üzemmód kapacitív terhelés szimuláláshoz

· Több csatornás szinkron vezérlés

· Automatikus frekvencia sweep 50kHz-ig

· Valós idejű tranziens tápegység terhelés válasz szimuláció és +/- Vpk mérések

· Időzítés mérések akkumulátor teszteléshez

· Rövid zár szimuláció

· Ethernet, USB és GPIB interfészek

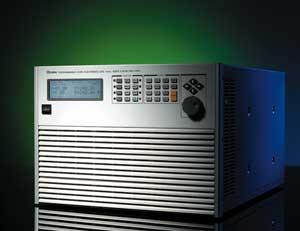

Fontosabb jellemzők:



· AC és DC üzemmódok

· Teljesítmény kategóriák, 1800W, 3600W és 4500W

· Feszültség tartomány: 50V ~ 350Vrms

· Áram tartomány: 18Arms, 36Arms, 45Arms

· Csúcs áramok: 54A, 108A, 135A

· Párhuzamos és 3 fázisú üzemmódok

· Frekvencia tartomány: 45 – 440Hz, DC

· Crest faktor tartomány:1,414 – 5,0

· Teljesítmény tényező tartomány: 0-1,

· Flexibilis CC, CR, CV és CP (DC) üzemmódok

· Konstans és egyenirányított terhelés üzemmódok AC terheléshez

· Analóg feszültség és áram monitorozás

· Időzítés mérések, akkumulátor, UPS, biztosíték és megszakítók teszteléséhez

· V, I, PF, CF, P, Q, S, F, R, +/-Ipk és THDv mérés

· GPIB és RS-232 interfészek
